Build CAM


Build CAMは、業界向けに多様な割付条件設定を備え、全自動割付を可能としたタレパン、レーザー、複合機向けの加工データ作成CAMプログラムです。 豊富な2次元CAD機能も付属していますので、加工図形の作図から割付までを通して行うことも可能です。


  • パンチングCAM自動割付




    各種のマスタ条件により、クランプ位置、使用金型、加工順を自動判断して最適な加工コードを自動作成します。

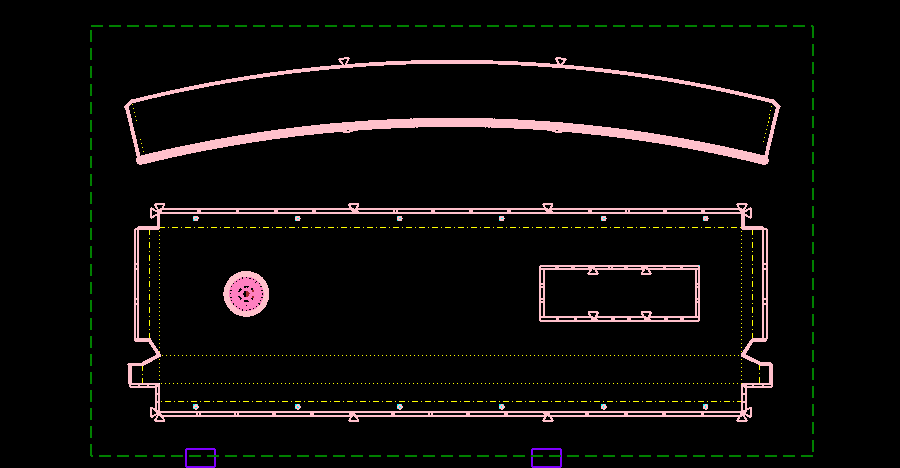

    割付条件マスタ

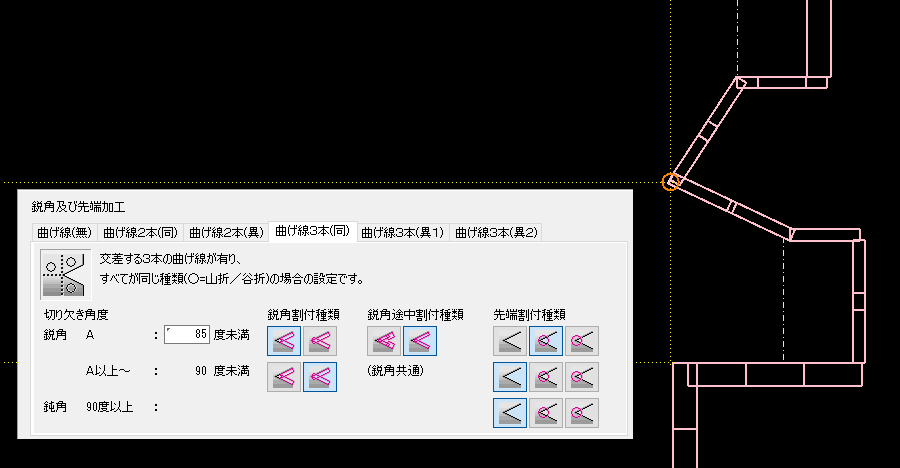

    鋭角部割付条件

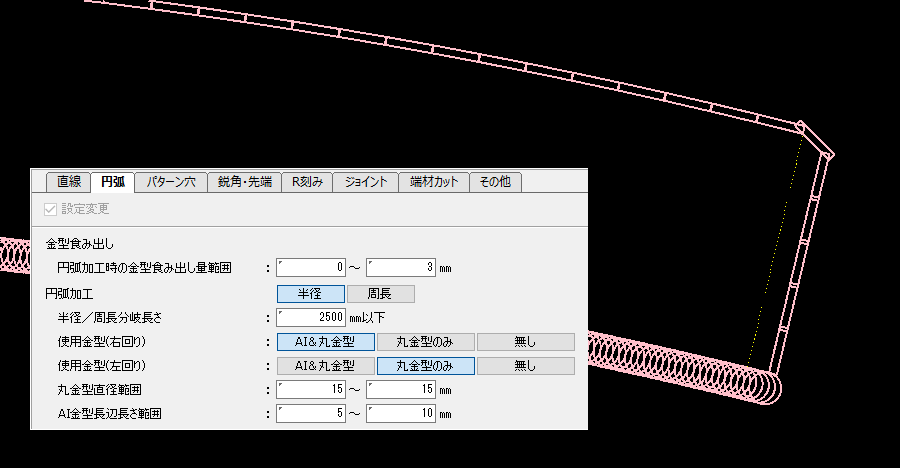

    円弧部割付条件


    材質板厚や図形形状、図形サイズ別に詳細な自動割付条件をマスタ登録することができます。(鋭角部条件、円弧部条件、ジョイント条件、クランプ条件、自動端材カット条件・・・など )



  • レーザーCAM自動割付




    各種のマスタ条件により、加工順序判断、レーザーヘッドの干渉チェック、アプローチ/エスケープライン作成、図形の階層判断を自動処理して最適な加工コードを自動作成します。

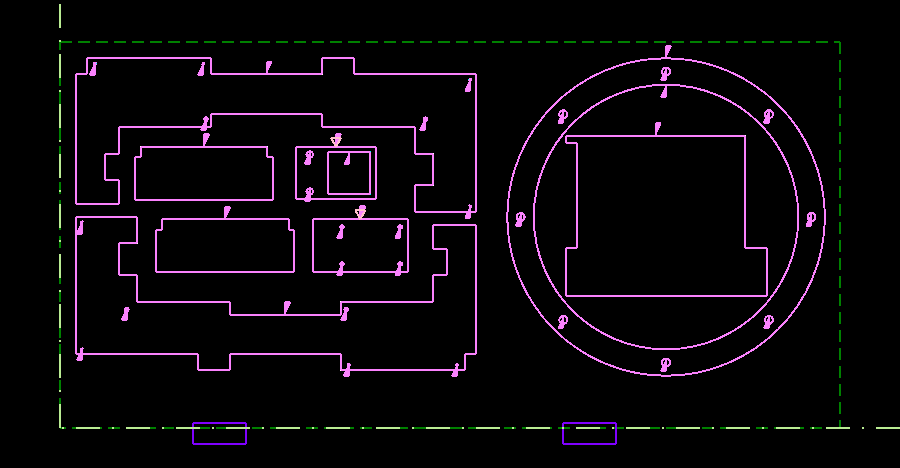

    割付条件マスタ

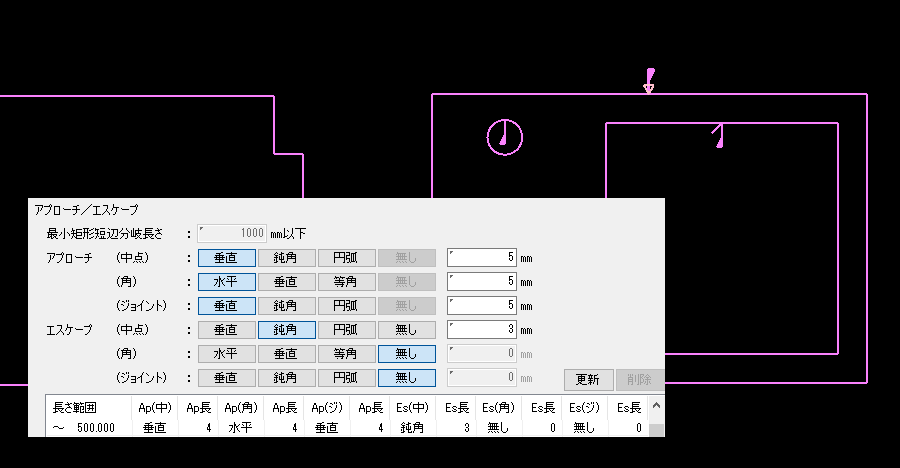

    アプローチ、エスケープ条件

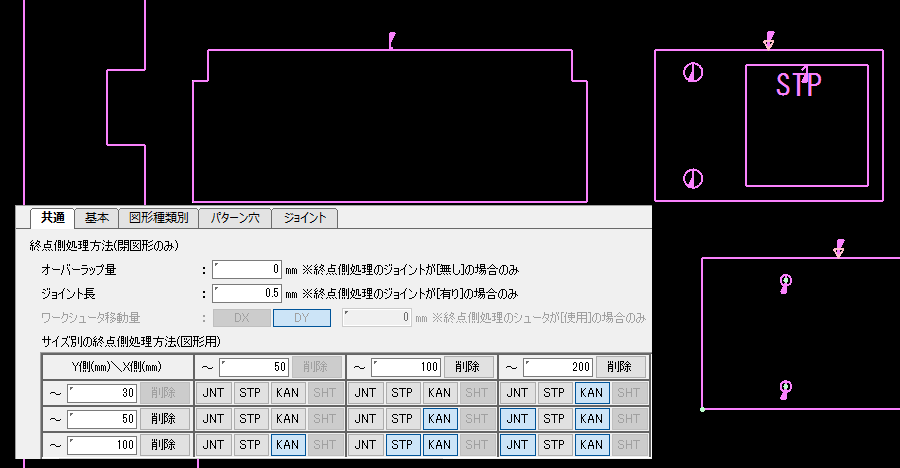

    シューター、一時停止設定、ジョイント設定


    材質板厚や加工種類、図形サイズ別に詳細な自動割付条件をマスタ登録することができます。(エスケープ、アプローチライン条件、自動ジョイント、一時停止、ヘッド干渉チェック、シューター開・・・など)



  • 複合機CAM自動割付




    各種のマスタ条件により、パンチング加工条件(クランプ位置、使用金型、加工順)レーザー加工条件(加工順序判断、レーザーヘッドの干渉チェック、アプローチ/エスケープライン作成、図形の階層判断) を自動処理して最適な加工コードを自動作成します。

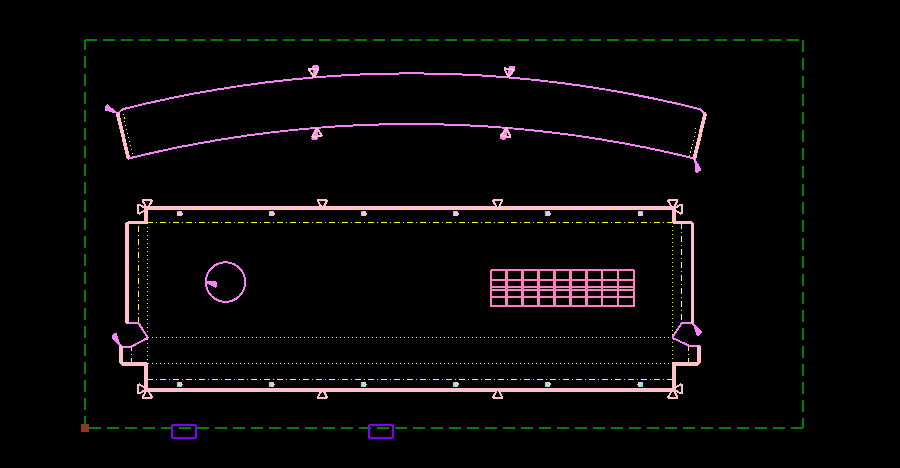

    割付条件マスタ

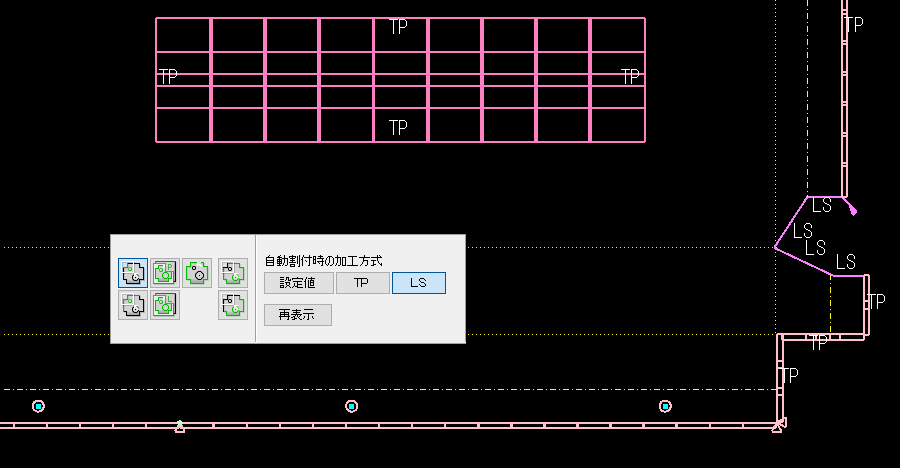

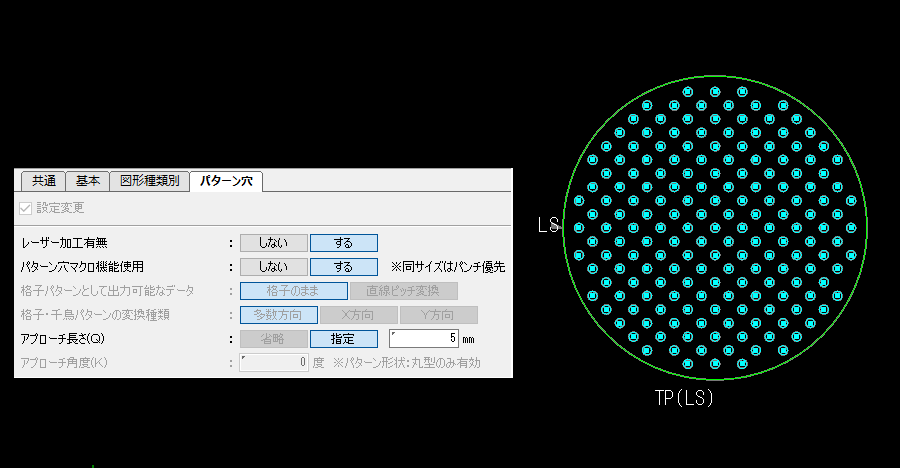

    パンチング/レーザー加工指定


    パンチング/レーザー加工条件


    材質板厚や加工種類別にパンチング/レーザーの加工指定と詳細な自動割付条件をマスタ登録することができます。また、パンチング/レーザーの加工指定は個別に指示をおこなうこともできます。



レイアウト機能

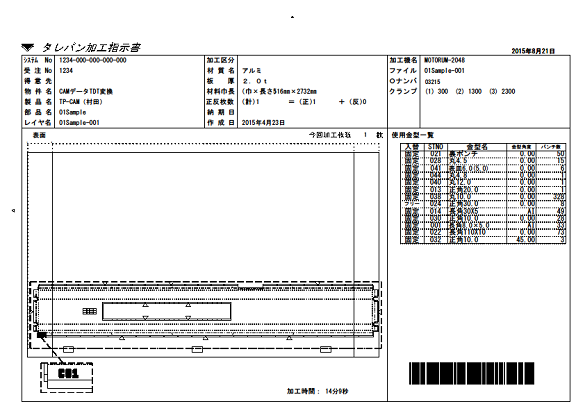

作業指示書作成機能

お客様ごとに、カスタマイズした作業指示書を御提供させて頂きます。図形情報、割付情報(クランプ図、割付図、加工範囲図)の他に、部品情報(物件名、納期、材料情報)や 加工情報(金型情報、バーコード、加工時間)などの文字情報を出力することができます。
